PENDAHULUAN

   Pengertian

     Sebelum membahas VLAN kita harus tahu dulu apa itu LAN. LAN adalah kumpulan komputer  yang saling bertukar data pada area yang kecil. Dan kita tahu setiap port router itu menjadi sebuah jaringan yang berbeda, nah berarti VLAN itu gimana cara nya agar dalam 1 port router / 1 jaringan itu bisa ada beberapa jaringan, dari definisi VLAN sendiri yaitu merupakan suatu model jaringan yang membagi jaringan secara logikal ke dalam beberapa jalur yang berbeda tetapi tetap melewati perangkat penghubung yang sama.(dikutip dari Nesabamedia)

   Latar Belakang Masalah

    Karena masih belum paham tentang VLAN

MAKSUD DAN TUJUAN
   Maksud

    Agar lebih paham tentang VLAN

   Tujuan

    Agar bisa memahami VLAN dan bisa meng-implementasikan VLAN

BATASAN DAN RUANG LINGKUP PEKERJAAN

    Memahami VLAN

TARGET DAN HASIL YANG DIHARAPKAN

    Bisa memahami VLAN dan bisa mengimplementasikan nya

METODE PELAKSANAAN

    - Literasi
    - Configurasi

ALAT DAN BAHAN

    - Laptop
    - Koneksi internet
    - Cisco Packet Tracert

TARGET WAKTU

    - 4 Jam

TAHAPAN PELAKSANAAN

    - Literasi
        Sebelum membahas VLAN kita harus tahu dulu apa itu LAN. LAN adalah kumpulan komputer  yang saling bertukar data pada area yang kecil. Dan kita tahu setiap port router itu menjadi sebuah jaringan yang berbeda, nah berarti VLAN itu gimana cara nya agar dalam 1 port router / 1 jaringan itu bisa ada beberapa jaringan.

     Dari definisi VLAN sendiri yaitu merupakan suatu model jaringan yang membagi jaringan secara logikal ke dalam beberapa jalur yang berbeda tetapi tetap melewati perangkat penghubung yang sama. (dikutip dari Nesabamedia)

    VLAN sendiri berkerja di layer 2 yaitu di perangkat Switch. VLAN juga memiliki beberapa jenis yaitu :
1. Port-base VLAN
        VLAN berbasis post mengelompokan jaringan lokal berdasarkan port, dalam jenis VLAN port switch dapat di konfigurasi secara manual ke anggota VLAN lainnya.
2. Protokol Based VLAN
        Agar dapat melakukan VLAN maka dibutuhkan penggunaan protokol (IP dan IP Extended)
3. Mac Based VLAN
        Jenis VLAN ini memberlakukan sistem membership atau pengelompokan yang berdasarkan Mac Address.

    Kemudian ada yang namanya VLAN ID, VLAN ID mempunyai rentang 1-4094 yaitu :
- VLAN 1 : default VLAN.
    jika suatu port tidak dikonfigurasi VLAN, maka VLAN ID nya adalah 1 karena ID 1 adalah default nya. Dan kita tidak bisa merubah atau menghapus VLAN 1 ini.

- Range 2-1005: Extended VLAN.
    VLAN yang umum di gunakan, kita bisa membuat, mengubah, dan menghaus VLAN ini.

- Range 1006- 4094 : Reserved VLAN
    VLAN pada range ini digunakan untuk penggunaan internal perangakat tersebut, kita tidak bisa membuat, menggunaka VLAN dalam range 3968-4047 dan 4094.

~(Praktik di cisco packet tracert)~

Topologi

    Kita tahu apabila Switch itu meneruskan jaringan, yang artinya semua yang terhubung ke switch berarti 1 jaringan. sekarang kita coba cek ping dari PC0 ke PC1, PC2, PC3

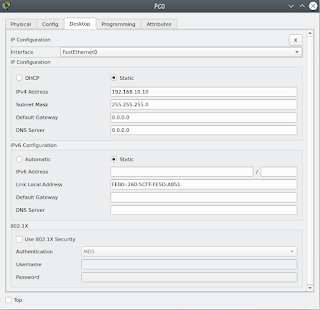

jangan lupa PC dikasih IP terlebih dahulu






sekarang tinggal di ping dan ini hasilnya

sekarang kita coba buat VLAN, apakah benar bisa membagi jaringan di Switch?

Config Switch dulu
    -(Create VLAN)-
Switch(config)#vlan 10
Switch(config-vlan)#name PC_0-1
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name PC_2-3
Switch(config-vlan)#exit
Switch(config)#

    -(Masukan VLAN ke interface yang akan menggunakan VLAN)-
Switch(config)#interface range fa0/1-2
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#interface range fa0/3-4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit
Switch(config)#

    -(Buat Jalur trunk ke Router)-
Switch(config)#int g0/1
Switch(config-if)#switchport mode trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

Switch(config-if)#exit
Switch(config)#

    -(Save konfigurasi)-
Switch(config)#do write
Building configuration...
[OK]
Switch(config)#


sekarang coba di ping untuk melihat hasil, apakah benar?


Dan disini kita melihat apabila PC sukses ping ke PC1 tapi tidak dengan PC2 dan PC3, yang berarti PC0 dan PC1 : 1 jaringan, dan PC2 dan PC3 : 1 jaringan. dan ini membuktikan bahwa VLAN bisa membagi broadcast jaringan fisik menjadi beberapa jaringan logic.

dan apabila masih belum percaya silahkan di coba sendiri :)



    Sekarang pertanyaanya adalah bagaimana VLAN 10 dengan VLAN 20 bisa berkomunikasi?
jaringan biasa saja bisa masak yang jaringan logic tidak bisa?

Config router
         --- System Configuration Dialog ---
Would you like to enter the initial configuration dialog? [yes/no]: no

Press RETURN to get started!

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#

    -(Create Gateway untuk VLAN berkomunikasi)-
Router(config)#interface g0/0/1
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/1, changed state to up

Router(config-if)#exit

    -(Gateway VLAN 10)-
Router(config)#interface g0/0/1.10
Router(config-subif)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/1.10, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/1.10, changed state to up

Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.10.1 255.255.255.0
Router(config-subif)#description To_PC0,PC1
Router(config-subif)#exit
Router(config)#

    -(Gateway VLAN 20)-
Router(config)#interface g0/0/1.20
Router(config-subif)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/1.20, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/1.20, changed state to up

Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip address 192.168.20.1 255.255.255.0
Router(config-subif)#description To_PC2,PC3
Router(config-subif)#exit
Router(config)#

    -(Save konfigurasi)-
Router(config)#do wr
Building configuration...
[OK]
Router(config)#

Setelah itu jangan lupa isi PC dengan gateway yang sudah ditentukan



Dan ini lah hasil topologi yang sudah di configurasi semua

sekarang coba cek antar VLAN bisa berkomunikasi kah? ini hasilnya


dengan adanya gateway maka antara jaringan 1 dengan yang lain bisa berkomunikasi :)

ini contoh komunikasi pada antar VLAN



TEMUAN PERMASALAHAN DAN CARA PENYELESAIAN MASALAHNYA

    Permasalahan : antar VLAN tidak bisa berkomunikasi walaupun sudah ada gateway

    Solusi : pada link arah ke router itu harus di ubah menjadi mode trunk, karena dia membawa beberapa VLAN dalam 1 link/kabel

KESIMPULAN YANG DIDAPAT

    VLAN sangat memberikan kontribusi yang besar untuk menghemat buget dan tempat perangkat berada.

REFERENSI

    Workbook CCNA v127.1.1.3
